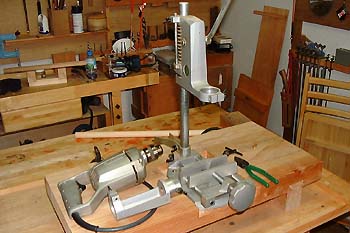

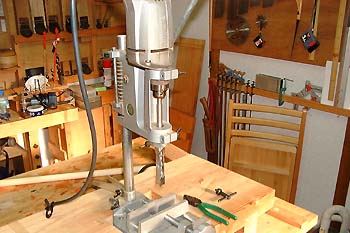

ドリルスタンドの構成
１ マキタドリル
２ マキタ・ドリルスタンド
３ 固定バイス（付属品）
４ テーブル（自作、木製）
このドリルスタンドは、右のハンドルを引くことで、力を入れずに穴開けができます。
水平方向には回転しますが、垂直方向の角度は変えられません。 |
 |

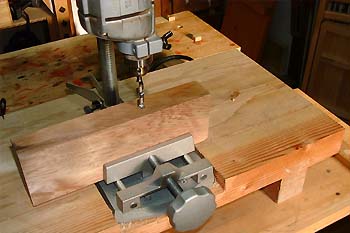

■固定用のバイスで部材を固定して、穴開け
この固定バイスは、締め付けたまま、水平方向に移動させることができます。
（穴開け位置は、自由自在に決められる。）
|
 |

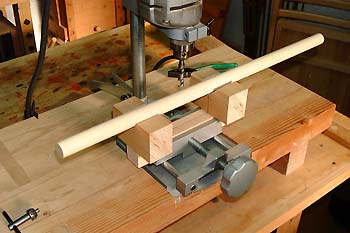

■丸棒用の自作治具
自作治具を組み合わせることで、いろんな穴開け作業が正確にかつ早くできます。 |
 |

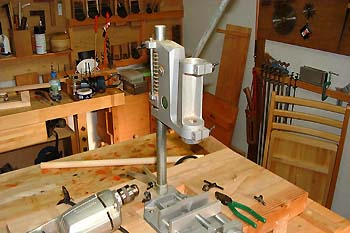

■角ノミアタッチメント
手前に見えるのが、角ノミアタッチメントで、一旦ドリルを取り外し、アタッチメントを取り付けます。 |
 |

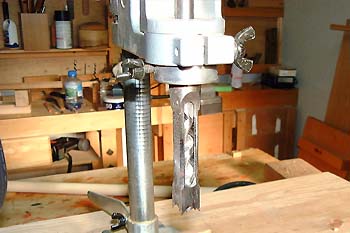

| ■角ノミアタッチメントを取り付けた状態 |
 |
| ■角ノミアタッチメントにドリルと角ノミを取り付けます。 |
 |
■角ノミは、四辺が切り刃になっていて、中心をドリルの刃状の錐が回転し穴を空けていき、四隅を切り刃が削っていき、四角の穴が開く仕組みになっています。
少し力がいります。 |
 |

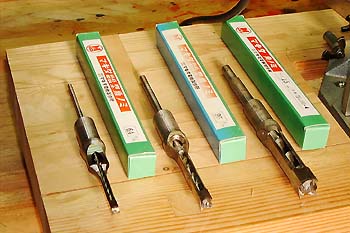

■角ノミ各種
代表的な寸法の角ノミ
左から、６．４ｍｍ
９．５ｍｍ
１５ｍｍ |
 |

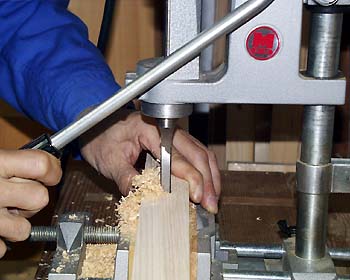

■実際の穴開け作業風景
白罫引でマーキングした線にあわせて、上部から半分くらいまで空け、部材を裏返して、反対から貫通するまで空けていきます。
この時に、固定バイスがあると、、部材を裏返すだけで、正確な裏の位置が取れます。
写真では分かりませんが、部材に傷が付かないように、両脇からの締め付けに板を当てているのと、底の部分にも板を敷いています。 |
 |

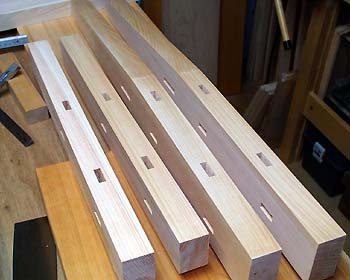

| ■写真の部材四本に四ヶ所、計１６ヶ所のホゾ空け作業も、アッと言う間に終わります。 |
 |
