   小型バンドソー
■SWB−250
総販売元 藤原産業株式会社
兵庫県三木市末広3丁目8−61
TEL0794−86−8200
AC100V/280W 2.8A
本体寸法
d590×w325×h570mm
12.7kg
切断能力 45mm〜94mm
付属品  マイターゲージ
市販集塵機取り付け可能 38mm

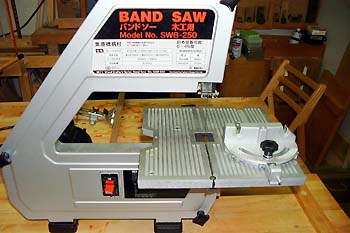

■マイターゲージを取り付けた状態

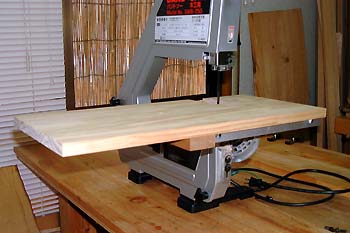

■加工部材の安定を図るために、手製のテーブルを取り付けてみました。

刃の部分は、空けてあります。また、本体のテーブルには木ねじで固定

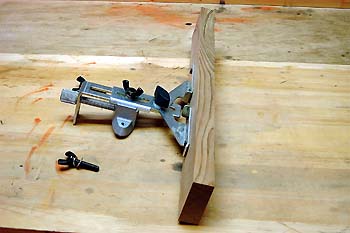

■ルーターのガイド金具が使っていなかったので、切断用ガイドとして使用

ルーターは、「マキタ製」

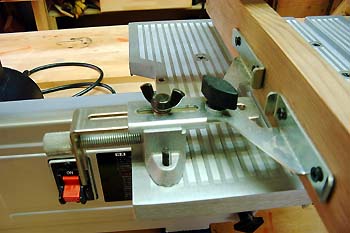

■本体テーブルに、固定用の穴を空け、裏側からネジで固定

中央の「蝶ネジ」をゆるめ、左端の金具を回すと、ガイドが前後します。

精度はそれ程ありませんが、ホゾ加工には十分使用できます。(微調整は、ノミで)



■本体に「自作テーブル」と「ガイド治具」を取り付けた状態

縦方向の加工は、これで十分にできます。

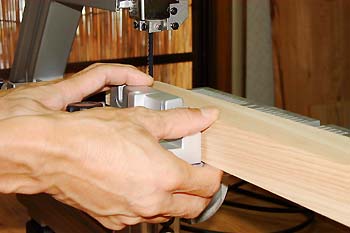

■ホゾ加工の手順としては、始めに横方向の加工を付属の「マイターゲージ」を使い行います。

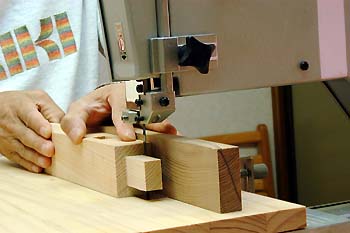

■最後に、縦方向の加工を自作の治具を使い行います。

精度はそれ程よくないのですが、手鋸で挽いた場合も、仕上げはノミを使い微調整をしますので十分かと思います。

時間的には、手作業の数倍早く、使い方に慣れてくれば精度もかなり上がる物と思います。
