| 木工図面とCADソフト |
・遂に、待望の「Ｊｗ-ＣａｄＷｉｎ」が、公開されました。８月にVer0.51、９月にVer0.59、１月にはVer1.00b、３月にVer1.10aがデビューしました。Ver2.11はほぼ完成版と考えて良いと思います。また、配布についてもＤｏｓ版同様に条件付きで再配布が許可されています。
・Ｊｗ-ＣａｄＷｉｎの著作権は、Jiro Shimizu & Yoshifumi Tanaka 両氏にあります。
添付の説明書を良く読み、各自の責任において使用して下さい。当ホームページ及び同ソフトの製作グループは、使用、導入等による損害等一切の責任を負いません。
|
 「Ｊｗｂ_３２」
JW_CADデーターをﾊﾟﾜｰﾎﾟｲﾝﾄに貼り付けたり、ﾊﾟﾜｰﾎﾟｲﾝﾄに貼り付けた後、ﾚｲﾔｰの変更や拡大縮小もでき、JW_CADﾃﾞｰﾀｰをｴｸｾﾙに貼り付け、綺麗な図面をFAX送信できる。印刷の縮小拡大が自由自在でWindowsﾌｫﾝﾄ出力、ｸﾞﾙｰﾌﾟ別、ﾌｧｲﾙ別出力も可能。また、JW_CADデーターを複数ファイル同時に表示し、拡大表示縮小表示ができます。
jw_と言う独特の拡張子のＤａｔａを、Windows上の汎用ソフトでかなり自由に扱うことができるようになります。私のホームページの図面Ｄａｔａの画像表示は、今はほとんどＪｗｂ３２で行っています。
Ｊｗｂ３２のダウンロードは、許可が必要ですので、必要な方は「呉ＣＡＤフォーラム」で入手できると思います。最新版は「JWB２０００」だそうです。
|

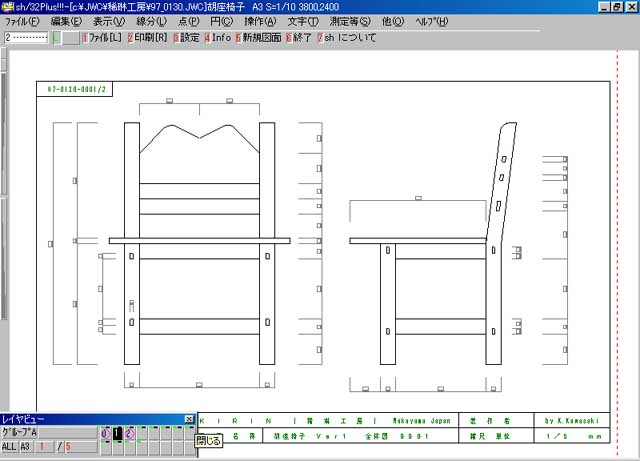

「Ｓｈ３２」
宮西さん作の、Ｊｗ_Ｃａｄ Ｄａｔａ互換のWindows版ＣＡＤソフトで、同じく完全フリーソフトです。機能的には、まだ完成されていない部分もありますが（Ｊｗ_Ｃａｄと比べて）十分活用できる素晴らしいソフトだと思います。ある部分では、Windows版であることで、Ｊｗ_Ｃａｄよりも使いやすく、勝っている所もあります。セットアップも簡単で、プリンターもそのまま使用できるなど、私はこちらを頻繁に使っていました。Ｊｗ_Ｃａｄで書いた図面を、ビットマップに変換もできます。
Ｓｈ３２のダウンロード
・Ｓｈ３２のダウンロード先が判明しました。現在もフリーソフトです。
|
| 「ＣＡＤ図面ソフト」 |
・紹介した三つのソフトとも、１６枚の「レイヤー」と１６の「レイヤーグループ」とで構成されています。（１レイヤーグループには１６のレイヤーがある。）要するに、２５６枚の透明なレイヤーがあり、それぞれに図を書き込むことができ、それぞれを任意に表示させることもできます。
・例：１枚目のレイヤーに、基本的な構造の図を引き、２枚目のレイヤーに細かいホゾ加工や組加工の線を書き、３枚目のレイヤーに寸法線を書く。印刷はこれを組み合わせて印刷する。
・また、基本的な構造の図面の一部を、別のレイヤーに複写してやれば、簡単に部材の図も書き込むことができます。
・私自身、製図やＣＡＤについての知識はほとんどありませんが、木工の図面を引くのに大変便利で、簡単に正確な図面がかけるので、以前から使っています。
|
| 「機能の一部紹介」 |
・線 （自由、水平、垂直、傾き、数値入力など）マウス位置指定が基本
・矩形（自由、傾き、数値入力など）マウス位置指定が基本
・円弧（自由、数値入力など）中心点はマウス位置指定が基本
・点（仮点など）マウスによる位置指定
・文字入力（水平、垂直、サイズ、フォントなど）位置指定はマウスが基本
・複線（基準線を中心に、上下、左右に指定寸法で複線を引く）
・面取り（２線の交わる角を指定寸法で面取りする。）角、丸
・複写（レイヤー内はもちろん他のレイヤーにも可能）
・寸法線（水平、垂直、半径など）寸法線と数値がでる。
・印刷（カラー印刷も可）
ほんの一部の機能しか紹介していませんが、他にも木工図面を書くのに便利な機能が沢山あります。「簡単な物だからＣＡＤで書かなくても．．」と言わずに是非一度使ってみて下さい。その便利さと正確さがわかります。
|
| 木工図面のダウン・ロードとプレビュー |
掲載の図面については著作権を放棄するものではありませんが（そんな大袈裟な物でもない。）皆さんで、自由にご利用して下さい。図面に関しては、他のコピーはしてないつもりですが、万が一酷似した物がありましたら御連絡下さい。検討の上、対処させていただきます。よって他に無断転載を禁じます。
画像のプレビューは、一部のレーヤーしか表示していません。ダウンロードした図面にはすべてのグループとレイヤーがあります。
それぞれの図面は、ダウンロードできます。また、Ｊｗ_Ｃａｄ及びＳｈ３２並びにＪｗｂ３２についての質問はお断りしますが、掲載図面の細部についての質問はお答えするつもりです。Ｅ−Ｍａｉｌまたは掲示板でお寄せ下さい。
|

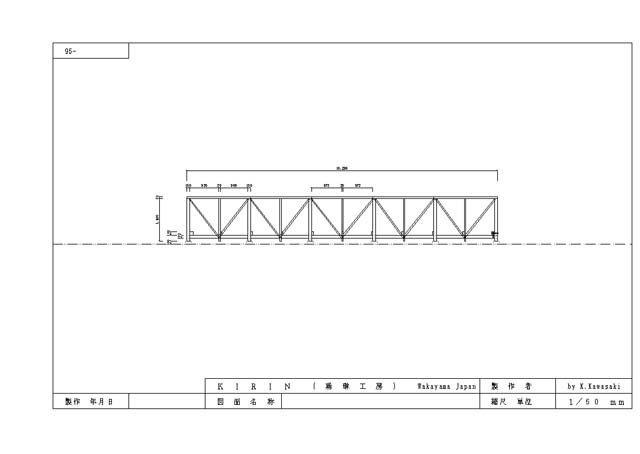

| 「ウッド・デッキ」 ◎ 画像をプレビュー |
９８年（昨年）秋に完成した、ウッド・デッキの製作図面です。４ｍ×１０ｍと、とてつもなく大きくなりましたが、水平のレベルが上手く取れたのと、沢山のプロの方のアドバイスで完成しました。詳細は、画像付きで「ウッド・デッキ」のコーナーに掲載してあります。
|

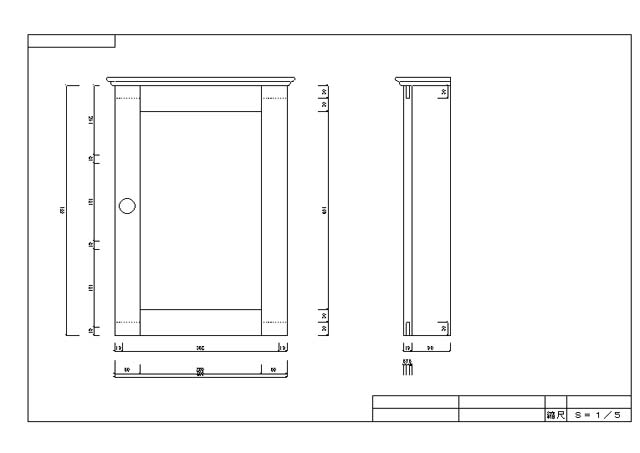

| 「キッチン・ラック」 ◎ 画像をプレビュー |
「初級木工教室」製作特別室の第２回作品に使用した図面です。扉を「３枚接ぎ」にしてありますが、「相欠き接ぎ」にしても「いも接ぎ」にアレンジしても良いと思います。扉の表面はガラスを入れるようになっています。一番簡単な方法ですので、皆さんはアレンジして下さい。なお、私の好みで、レイヤーを２〜３枚組み合わせて表示される部分がありますので注意して下さい。
|

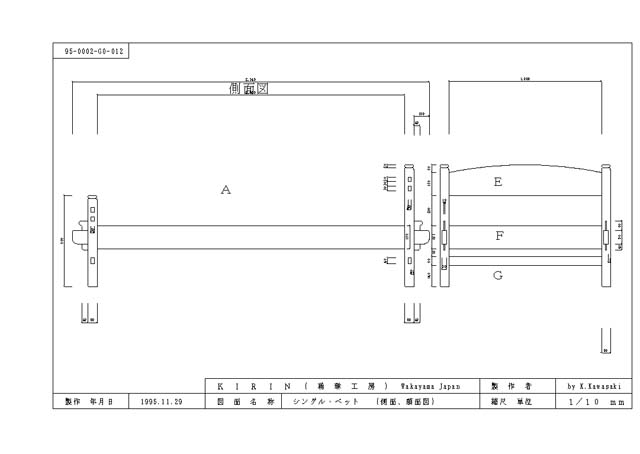

| 「シングル・ベッド」 ◎ 画像をプレビュー |
昔、そんな名前の唄がありましたが、娘のためにと図面を引きましたが、今も日の目を見ずじまい。（絵に描いた餅ならぬ、絵に描いたベッドです。）
全８枚の図面です。床板はコンパネの厚手を、桟は割れに注意して木を選びましょう。全体のサイズは使用する（購入する）マットのサイズに合わせて決めれば良いでしょう。
|

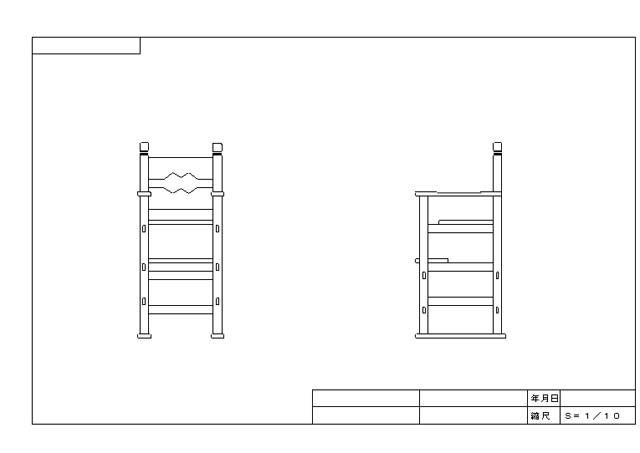

| 「ベビー椅子」 ◎ 画像をプレビュー |
以前見た、ＮＨＫの「大草原の小さな家」のお父さんが作っていた子供用の椅子を思い出しながら引きました。プレゼント用に現在製作準備中です。（来年の夏を完成目標に）
|

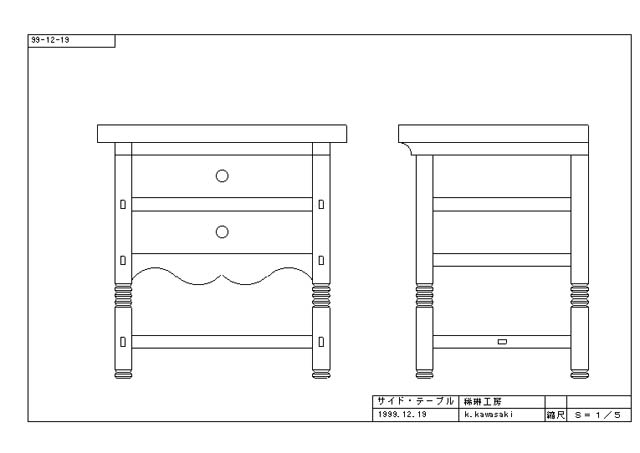

 「ベッド・サイドテーブル」 ◎ 画像をプレビュー |
今年は初心に返り、徹底的に「ＫＡＫＩ」の作風に挑戦しようと思っていますが、その第一段として解る範囲で図面を引いてみました。
|

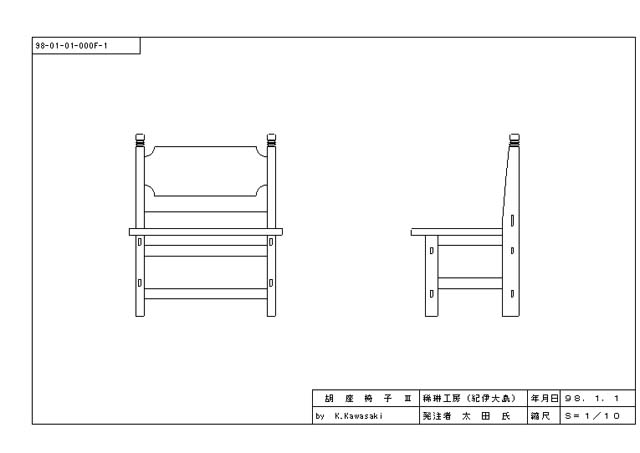

| 「あぐら椅子２０００Ver」 ◎ 画像をプレビュー |
「源さんの作品集」でも紹介してあります「あぐら椅子」の図面です。細かい部材のところでは、一部手を抜いていますが、実際にこの図面を元に製作しました。現物では座板を１００ｍｍ余分にとっています。
|
