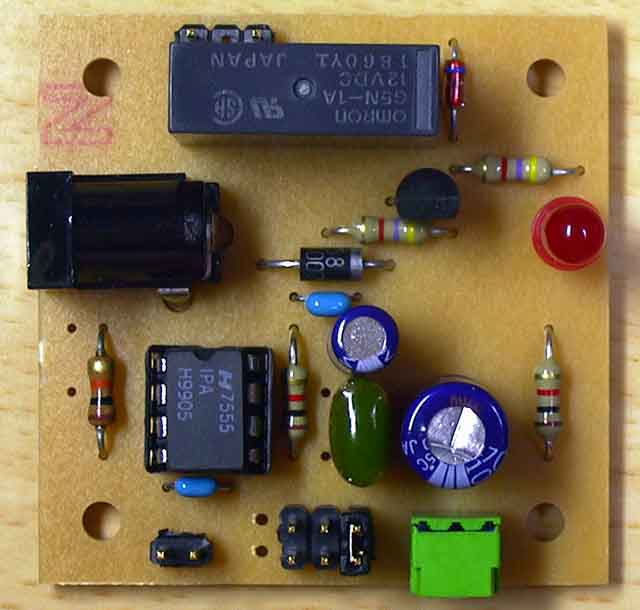

７５５５タイマー基板　ユニット 基板上完成品　　　　　　　￥１，９８０（税別・送料別）

注文書

---

最もベーシックなタイマー基板です。入力に信号が入れば設定した時間リレーがＯＮになり接点が閉じます。
時間設定はレンジ３段、半固定ボリウムの設定で行います。最長約１５分まで設定可能です（基板裏ハンダジャンパーで約３０分可能）
１５分までの時間設定はジャンパーピンで行うためハンダは不要です。

■仕様
電源		ＤＣ１２Ｖ　２．１φＤＣジャック
消費電流		リレー動作時４０ｍＡ以下　スタンバイ時＊＊ｍＡ以下
基板寸法		４６×４６ｍｍ
時間設定		０．５秒から１５分　（基板裏ハンダジャンパーで約３０分可能）
入力		接点またはオープンコレクタ　負トリガー
出力		接点　３Ａ（ＡＣ１２５Ｖ、ＤＣ３０Ｖ　ｍａｘ）
