オシロスコープアダプタ 　映像同期分離ＢＯＸ　　　　￥８，５００（税別・送料別）

注文書

---

オシロスコープで映像信号を観測するのに便利な同期分離ＢＯＸです。電源ＤＣ１２Ｖを供給することで入力信号の同期信号を出力します。オシロスコープの同期入力に入力することで入力映像信号の観測を容易にします。水平同期信号とデレード垂直同期信号の出力ができます。また、偶数、奇数の判別信号から垂直同期信号を作っていますので各フィールドの信号も別々に観測できます。

■仕様
電源		２．１φＤＣジャック　センター＋　ＤＣ８Ｖ〜１５Ｖ（標準１２Ｖ）
消費電流		３０ｍＡ以下

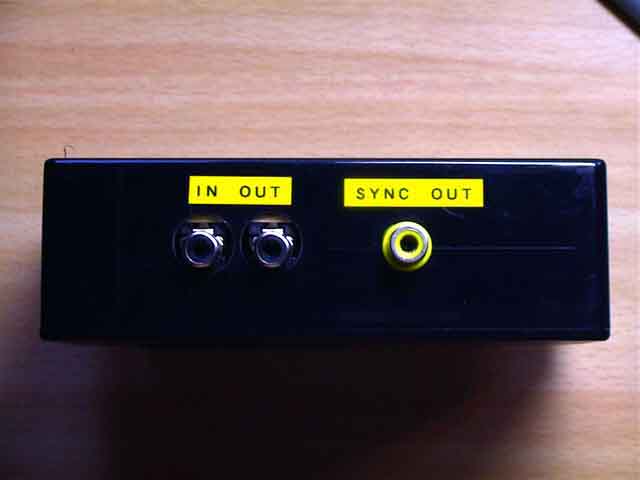

入力		ＲＣＡピンジャック　１Ｖp-p　送り出力あり
出力		ＲＣＡピンジャック　５Ｖ　水平、垂直切り替え
ケース寸法		７０×１２５×４０ｍｍ（突起部含まず）

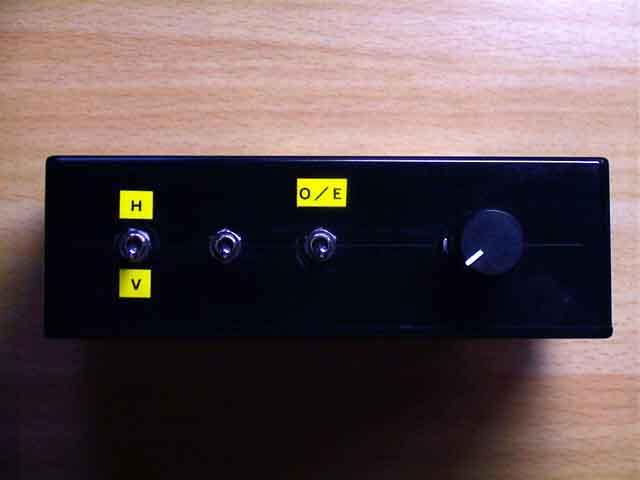

切り替え		水平、垂直、偶数フレーム、奇数フレーム
調節ボリウム		垂直デレー
