５Ｗパワーアンプ　 　　　　　　　完成基板　　￥１，９８０（税別・送料別）

注文書

---

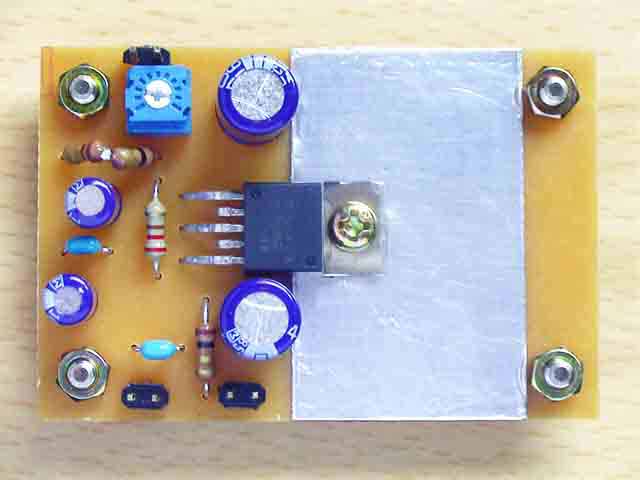

３８６アンプじゃ物足りない、そんなとき１２Ｖ単一電源で動作するこのアンプが便
利。組込用として、手軽に使用できます。基板上には半固定抵抗、簡易ヒートシンク
が付いています。

■仕様
電源電圧		ＤＣ１２Ｖ（電源範囲８〜１８Ｖ）
無信号時電流		５５ｍＡ（標準）
適合スピーカー		２Ω以上のもの
出力		５．４Ｗ（Ｖｃｃ＝１４．４Ｖ　ＲＬ＝４Ω）
基板寸法		４０×６０ｍｍ（高さ２０ｍｍ以内）
保護回路		電源サージ、電源過電圧、負荷ショート等

※電源容量は目安として３００ｍＡ〜５００ｍＡ以上供給できるものをご使用ください。
※簡易ヒートシンクをつけていますが、連続してフルパワーで使用する場合や、低イ
ンピーダンスのスピーカーをご使用になる場合は別途ヒートシンクをご使用ください。

---
