製品情報

技術者向け汎用基板 　液晶表示基板 基板完成品　￥４，８００（税別・送料別）

注文書 取り扱い説明書（PDF）

---

　

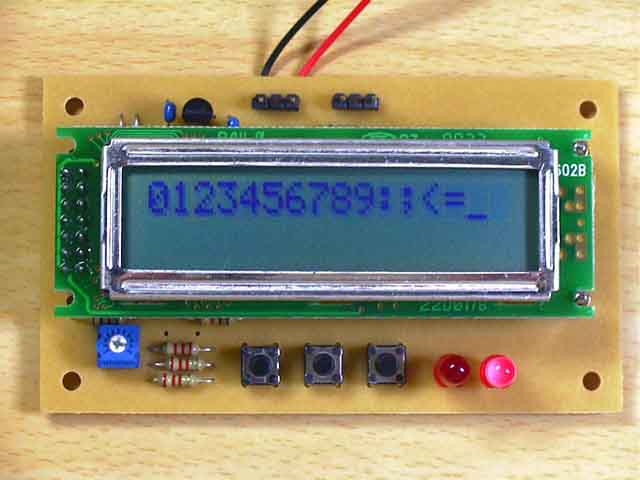

この基板は汎用液晶表示基板です。何をするかはお客様次第。ワンチップマイコンには入力端子１ビット、出力ＬＥＤ２個、入力タクトスイッチ３個、液晶表示基板、が接続されています。お客様でご自由にソフトを組んでいただける汎用基板です。初期には付属しているＰＩＣ１６Ｆ８４には表示サンプルソフトが入っています。また、そのソースファイルも付属しているので、液晶表示のソフトが初めての方でも参考になります。その他液晶表示コントロール資料付きです。
なお、基板の一部仕様変更等のセミカスタム基板の作成、及び表示ソフトウェアの開発も行います。お問い合わせください。

■仕様
電源		ＤＣ８〜１５Ｖ（内部は５Ｖ）
基板寸法		５５×９５mm
コントロールＣＰＵ		ＰＩＣ　１６Ｆ８４
