製品情報

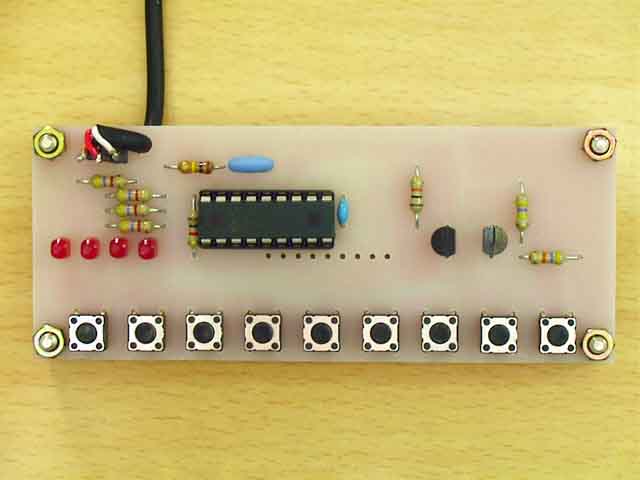

ＬＡＮＣコントロール基板 基板上完成品　　　￥１２，８００（税別・送料別）

取り扱い説明書（PDF） 注文書

---

　　

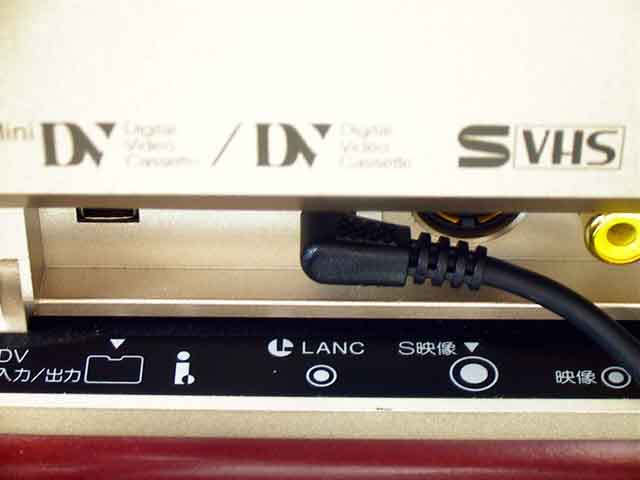

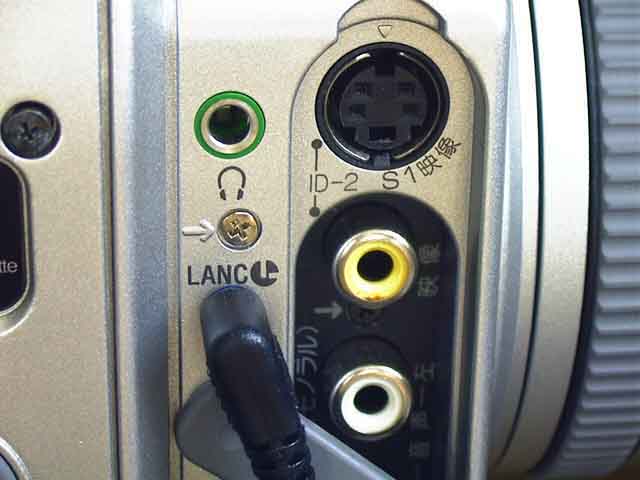

ＬＡＣＮコントロール端子のあるビデオデッキまたはビデオカメラ（ＳＯＮＹ製ビデオデッキやカメラの大多数、その他ＬＡＮＣコントロール端子を持っている機器）をコントロールする為のコントロール基板です。基板上８個のタクトスイッチに対して出力できるコントロールコードは内部ＥＥ−ＲＯＭに書き込んでいますので８個のタクトスイッチに対して変更可能です。（１つのタクトスイッチは電源ＯＮの為固定となっています。）標準的に、巻き戻し、停止、再生、早送り、録画、ポーズ、（以上デッキモードのコントロール）とスタート／ストップ（カメラモード）と電源ＯＦＦ、電源ＯＮ（以上共通モード、電源ＯＮは固定です。）を操作できるよう設定しています。
ＬＡＮＣ機器の有線リモコンとして使用したり、シーケンサーなどを接続してＬＡＮＣ機器をコントロールできます。（接点またはオープンコレクタのＩ／Ｏが接続できます。）

※本セットはＬＡＮＣ端子のある機器専用です。ご購入前にはＬＡＮＣコントロール端子があることをご確認下さい。また、標準的なコントロールができるよう設定していますが特殊なコントロールコマンドのコントロールはできません。
※基板上４個のＬＥＤの内１個は電源表示に使用していますが、他の３個は現在のところ使用していません。基板上ワンチップマイコンに接続していますが将来の拡張用です。
※録画ボタンはコマンドの変更ができるという仕様上、ワンキーの動作となります。不都合が有る場合は外部にスイッチをもうけて下さい。
※ＬＡＮＣ端子用ケーブルは付属しています。

空きＬＥＤに録画表示ができるようソフトをバージョンアップしました。以後ご注文
の場合はすでに録画表示ＬＥＤとして機能します。過去にお買い上げのお客様でバー
ジョンアップご希望の場合、旧ＩＣをお送りいただき、送料込み￥１，０００でお受
けします。詳しくはお問い合わせください。

■仕様
	電源		ＬＡＮＣ端子より供給のため不要 （電源ＯＦＦ時は超低消費電力となります。）
	接続可能機器		ＬＡＮＣ端子を持っているビデオデッキ及びカメラ ＳＯＮＹ製ビデオ、カメラの多数とその他ＬＡＮＣ端子のあるビデオカメラ
	コントロールコマンド
	デッキ用		巻き戻し、停止、再生、早送り、録画、ポーズ、電源ＯＦＦ、電源ＯＮ
	カメラ用		スタート／ストップ　電源ＯＦＦ、電源ＯＮ
	コマンドの書き換え		ワンチップマイコン内ＥＥ−ＲＯＭにより可能（８個のキーに対応）
	コマンド書き換えでコントロール可能なコマンド※		カウンタリセット、データスクリーン、フレーム送り、スロー、ＷＩＤＥ、ＴＥＬＥ、ＲＥＣ　ＲＥＶＩＥＷ、ＦＯＣＵＳ、フォーカス近、フォーカス遠、その他のコマンド
	基板寸法		４０×１００ｍｍ
	その他		外部接続端子　電源表示ＬＥＤ

※電源ＯＮキーはハード的なものですので変更はできません。
