製品情報

テストパターンジェネレーター ＴＰＧ−０１　基板上完成品　￥１８，６９０（税込・送料別） すぐに使えるケース入りもあります　￥２０，７９０（税込・送料別）

完売いたしました。

---

本機の出力はＮＴＳＣですが、撮影のため、ＤＶコンバータを通した後、ＤＶキャプチャーで取りこんだ映像を掲載しています。
表示するモニターによっては、周囲が欠けて表示される場合があります。
バックカラーモードは１５種類のパターンが出ます。
バックカラーモード時は時分秒の表示ができます。リセット可能。また、切り換えによって８文字までの簡易タイトル機能ができます。（文字は数字、アルファベット大文字、特殊記号）

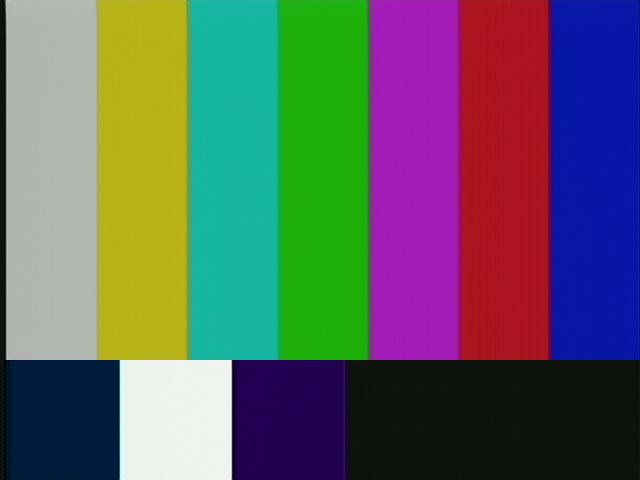

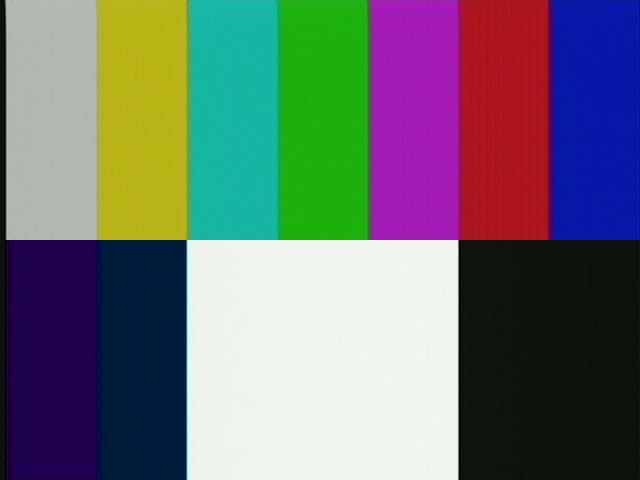

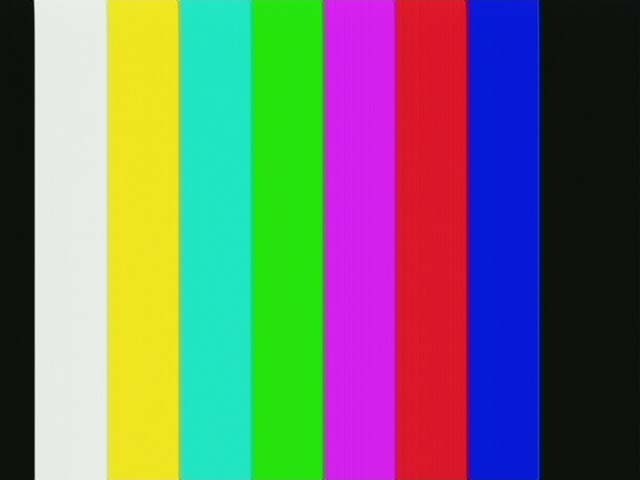

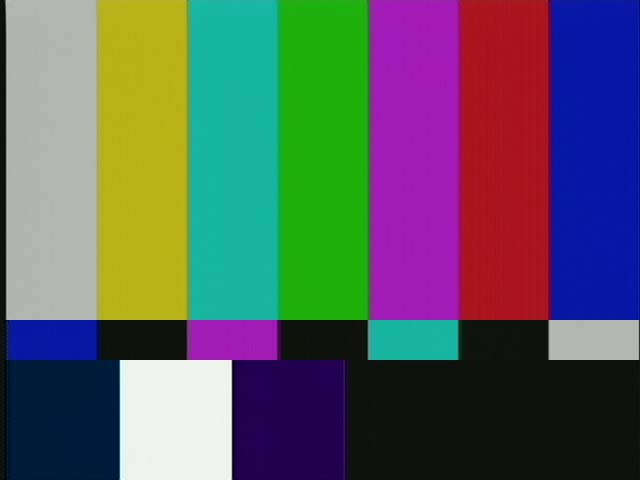

パターン１	パターン２	パターン３	パターン４

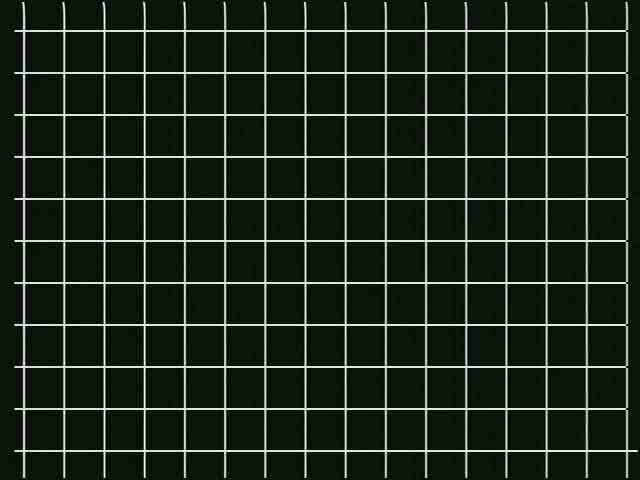

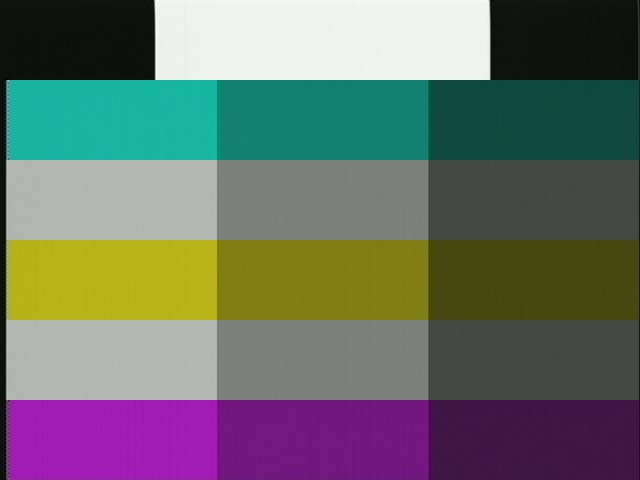

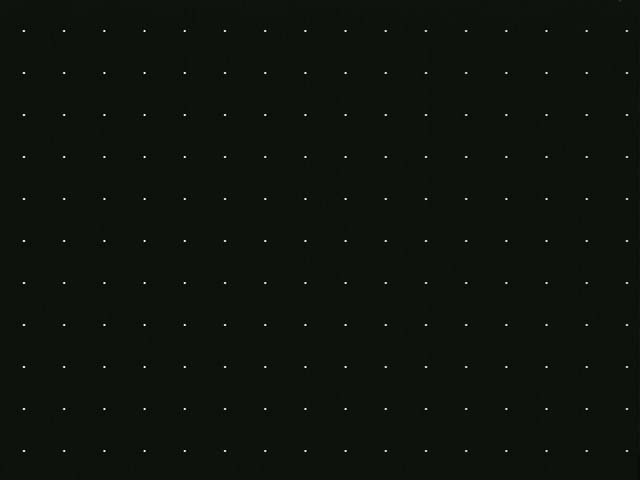

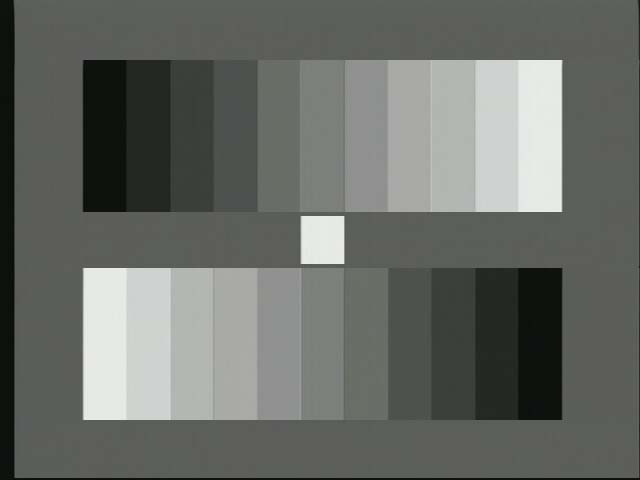

パターン５	パターン６	パターン７	パターン８

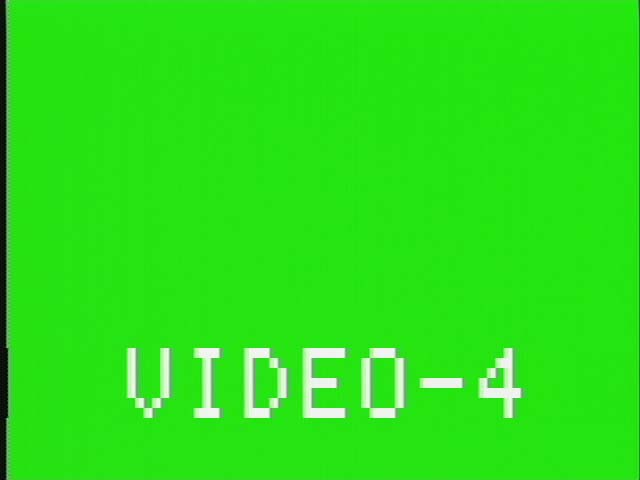

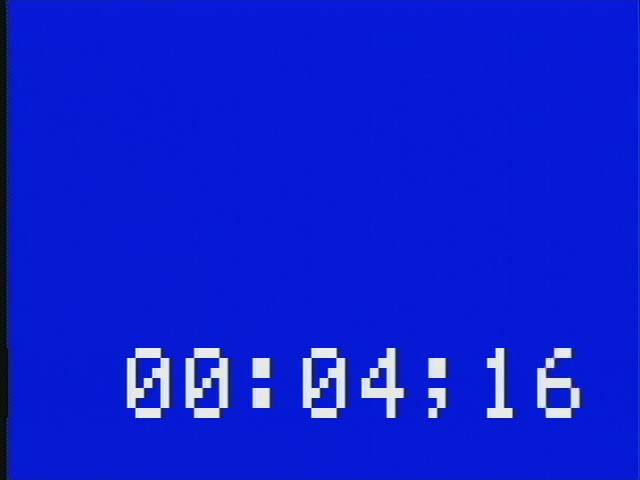

パターン９	パターン１０

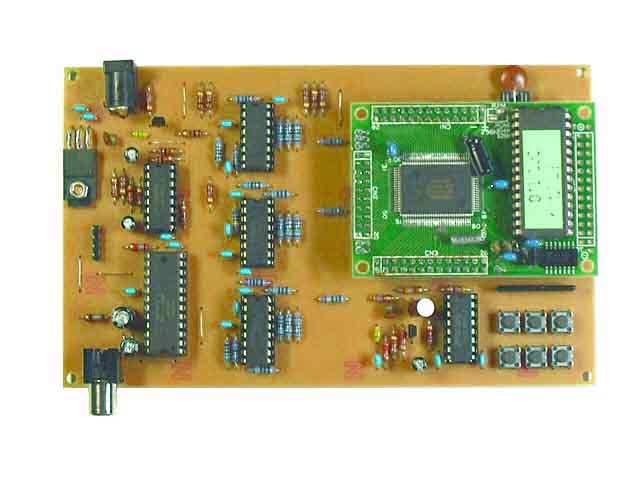

基板上完成品ですのでそのまま電源を接続するだけでテストパターンが出ます。テレビ信号変調専用ＩＣで高品位の信号が出力できます。また、ＹＣアダプタ基板（販売予定）をつけることでＳ出力が取り出せます。
※そのままご使用になれますが、ケースには入っていません。別にケースをご用意ください。

■仕様
電源		ＤＣ９〜１２Ｖ
		ＡＣ１００Ｖ（付属ＡＣアダプタ）
消費電流		約１００ｍＡ
出力		ＮＴＳＣビデオ信号　１Ｖｐ−ｐ　７５Ω
出力パターン		主要９パターン
出力コネクタ		ＲＣＡピンジャック
基板寸法		９４×１５５ｍｍ　高さ３０ｍｍ以下
