製品情報

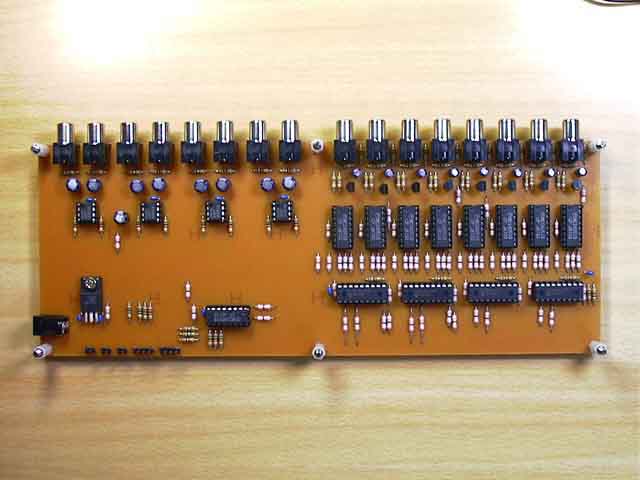

８入力８出力フルマトリクス　オーディオセレクタ

基板上完成品　￥１４，８００（税別・送料別）	注文書

---

８入力８出力のフルマトリクスオーディオ切り替えができます。基板１枚でモノラル用として、基板２枚でステレオに対応します。ビデオセレクタと段組してＡＶセレクタができます。切り替え信号は出力チャンネル３ビット、入力チャンネル３ビット、ストローブ１ビットでサムホイールスイッチ２個とプッシュスイッチで簡単にコントロールできます。また、専用コントロール基板を発売予定です。

■仕様
電源		ＤＣ１２Ｖ　２．１φＤＣジャック　センター＋
消費電流		約５０ｍＡ
基板寸法		１００×２６５ｍｍ
入力		オーディオラインレベルＲＣＡジャック×８
出力		オーディオラインレベルＲＣＡジャック×８
セレクト端子		出力チャンネル設定　３ビット（負論理）
		入力チャンネル設定　３ビット（負論理）
		ストローブ　１ビット（負論理）
