８入力８出力ＡＶセレクタ用

ＡＶセレクタコントローラ 　　基板上完成品（シリアル送信受信基板セット）　　　￥７，８００（税別・送料別）	注文書

---

　

当社８入力８出力ＡＶセレクタ用のコントロール基板です。出力８ＣＨ分の設定と入力８ＣＨの選択ができ、フルマトリクス対応なので便利です。また、オーディオとビデオを別々に設定できるスプリットモードもできます。いつもよく使う設定を内部ＥＥメモリに書き込むことができ、初期電源投入時に自動的に受信部に転送します。コントロールキーボードと受信部は５ｍのシリアル通信で行いますので確実動作が可能です。
本セットはＡＶセレクタ用ですが受信部は８ビットの信号（出力選択キー３ビット、入力選択キー３ビット、モード対応ストローブ２ビット）を他の用途に転用することができます。（入力キー変更時に入力キー出力キーのデータが転送され、保持されます。）

■仕様
電源		ＤＣ１２Ｖ　２．１φ　ＤＣジャック　センター＋ （キーボードコントロール部は通信ケーブルより供給）
消費電流		５０ｍＡ以下
シリアル通信ケーブル長		約５ｍ（２芯シールド　３．５φプラグ）
出力設定キー対応		３ビット（入力設定時に転送、出力は保持）
入力設定キー対応		３ビット（設定時に転送、出力は保持）
オーディオストローブ		１ビット（モード設定により転送の有無が変わります）
ビデオストローブ		１ビット（モード設定により転送の有無が変わります）

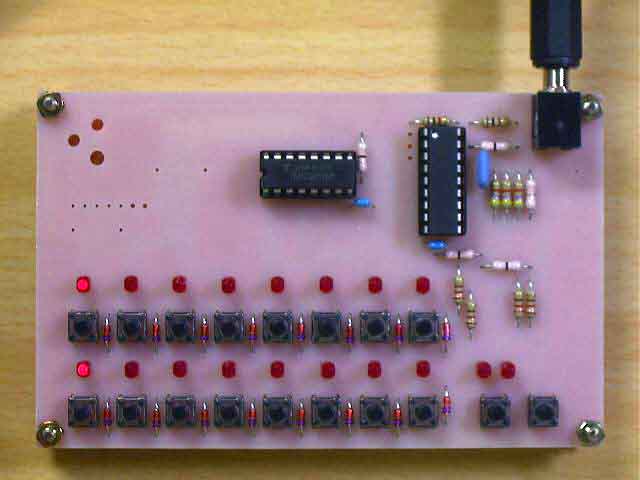

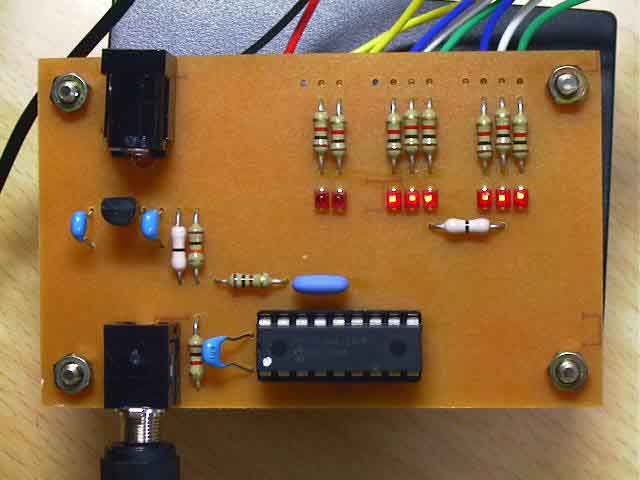

基板寸法		７５×１２０ｍｍ（キーボード送信部） ５０×８０ｍｍ（受信部）
