オーディオもビデオも５分配 ＡＶ分配器

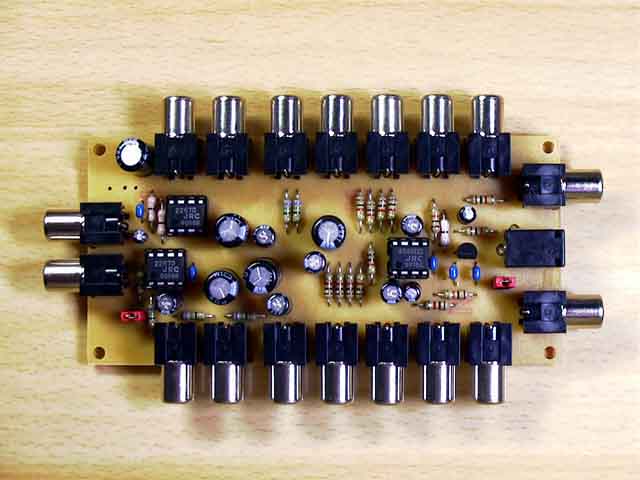

基板上完成品

￥４，８００（税別・送料別） ケース入り￥８，２００もあります。

取り扱い説明書（PDF) 注文書

---

１入力１スルー出力４分配出力のＡＶ分配器です。オーディオＬＲとビデオが最大５分配できます。スルー出力は電源ＯＦＦ時でも出力できるので便利です。１台のＡＶ機器から多数台の機器への分配にご使用いただけます。

■仕様
電源		２．１φＤＣジャック　センター＋　９〜１２Ｖ（要安定化）
消費電流		１００ｍＡ以下
入力		オーディオライン（Ｌ、Ｒ）　ビデオ１Ｖp-p（７５Ω）
出力		オーディオライン（Ｌ、Ｒ）×４　ビデオ１Ｖp-p（７５Ω）×４
スルー出力		オーディオライン（Ｌ、Ｒ）×１　ビデオ１Ｖp-p（７５Ω）×１
		＊スルー出力は内部回路をハイインピーダンスにすることで別の機器へ接続するための出力です。
入出力		ＲＣＡピンジャック
基板寸法		５６×１１６ｍｍ（高さ２０ｍｍ以下）
